本项发明针对健身器材领域问鼎app官网下载安装，特别是关于一种能够进行多角度拉力锻炼的健身椅。

背景技术：

科技的进步和人们生活质量的提升使得健身活动逐渐融入日常生活，同时，为了实现健身的便捷性和器材的存放便利，健身椅逐渐赢得了消费者的青睐。市面上健身椅款式众多，这类器材主要用来锻炼上肢力量。然而，目前的技术水平使得这些健身椅无法调整座椅角度，更别提调节拉力角度了。这就导致锻炼时的角度选择较为单一，无法覆盖更广泛的肌肉群。这样的设计不仅影响了用户体验，也不利于健身椅的普及推广。

技术实现思路

鉴于现有技术的不足，本发明的目标在于解决这些问题，并推出一款能够实现多角度拉力锻炼的健身椅。

2、本发明提供如下技术方案：

这款多角度拉力训练健身椅由椅腿骨架、拉力装置、靠背和坐垫组成，坐垫固定在椅腿骨架上。靠背部分含有第一连接轴，其支撑装置可滑动安装在椅腿骨架上，靠背的一端通过第一连接轴转动，与坐垫的一端相连接。

该靠背装置包含力臂以及用于固定力臂的支撑座，这两者各有两个。每个力臂的一端可以转动地固定在相应的支撑座上，而每个力臂的另一端则与拉力装置相连接。

此外，该椅子的腿部结构由前腿、后腿以及连接前后腿的连接杆组成，这些部件各自独立，数量均为两个。

此外，该支撑装置还包含第二连接轴、支撑杆以及支撑杆的插销部分。

该第二连接轴被安置在靠背的中央部位，一端与支撑杆相连，而支撑杆的另一端则与支撑杆插销相接。

支撑杆插销的两端滑动后，分别与两个后椅腿的一侧相接触，每个后椅腿的一侧都配备了多个椅腿锁止孔，这些孔与支撑杆插销相匹配。

此外，该支撑杆的插销结构由一个中空管体构成，其中包含一个设置在中空管体内部空间的插销杆和一枚复位弹簧。

所述中空管体的两端各配置了一根插销杆和一枚复位弹簧，该插销杆的一端与复位弹簧相连接，而其另一端则装备了插销开关。

该中空管体的中央部分配备了与插销开关相匹配的孔洞，而支撑杆则是固定在中空管体的中央位置。

此外，该插销杆还包含一个专门设计的衬套，该衬套的功能是对复位弹簧的运动进行限制。

此外，该力臂支撑座由座体、力臂转轴部件、力臂滑轮和力臂插销等部分构成。

该力臂转轴部件通过力臂滑轮与座体相连，该部件拥有多个第一锁止孔，而座体则设有与其中一个第一锁止孔相对应的第二锁止孔，力臂转轴部件与力臂的一端进行稳固的固定。

该力臂插销由插销盖和插销体组成，其中插销体的一端被牢固地固定在插销盖上，而另一端则依次插入第二锁止孔和第一锁止孔之一，以此实现对力臂在力臂支撑座上转动角度的锁定。

此外，该力臂转轴部件被牢固地装配在力臂滑轮上；座体内部特别设计有容纳力臂转轴部件的专用空间；而第二锁止孔的数量恰好是五个。

此外，该力臂支撑座还装备了两个能够水平旋转的部件，每个这样的部件都与一个座体相连接。每个水平旋转部件由一个旋转支撑座、一个位于力臂下方的棘轮齿和一个位于力臂上方的棘轮齿组成。

旋转支撑座被稳固地安装在靠背之上，力臂旋转下棘齿则牢固地固定在旋转支撑座中，力臂旋转上棘齿与座体实现了牢固的连接，而力臂旋转下棘齿与力臂旋转上棘齿之间形成了紧密的啮合关系。

19、进一步地，所述力臂旋转下棘齿的齿牙为4个。

此外，该拉力装置被安置在靠背和坐垫上，每个力臂都配备有拉力把手，这些把手位于力臂远离支撑座的一侧，并与拉力装置相连接；同时，靠背部分还包含有背板。

21、本发明的具有如下优点：

本发明设计了一种多角度拉力训练健身椅，该椅由椅腿骨架、拉力装置、靠背和坐垫组成。坐垫固定在椅腿骨架上，而靠背则包含一个第一连接轴和一个滑动安装于椅腿骨架的支撑装置。靠背的一端可以绕着第一连接轴转动，并与坐垫的一端相连。此外，靠背还配备有两组力臂和力臂支撑座，每组各有一个力臂和一个力臂支撑座。每个力臂的一端可以转动地安装在相应的力臂支撑座上，而每个力臂的另一端则与拉力装置相连接。[id_1105169985]

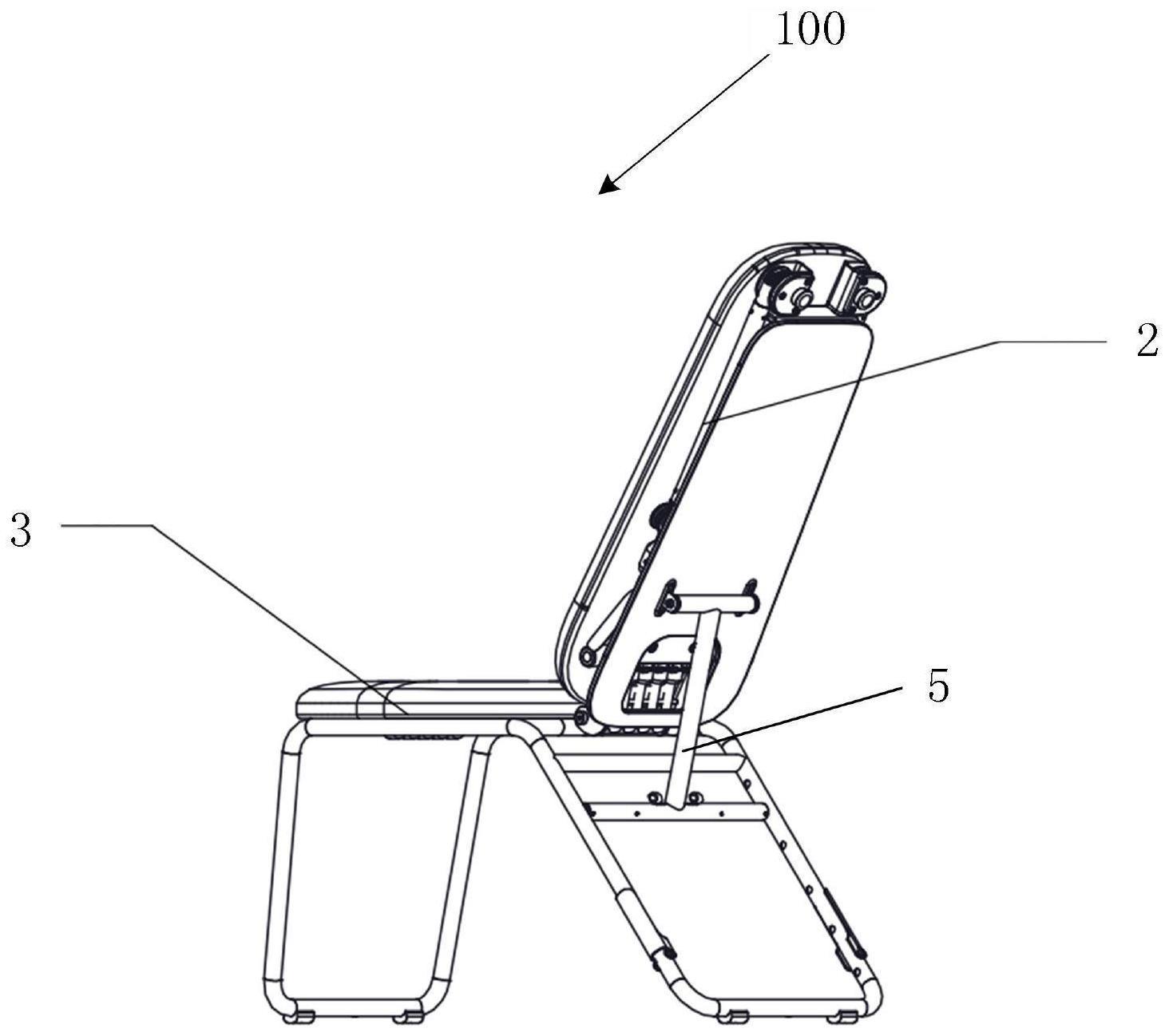

为了使本发明的目的、特性以及优势更加清晰明了，以下将具体列举一个或多个优选的实施案例，并附上相关附图，以供详细阐述。

技术特征：

这款多功能拉力训练健身椅具备以下特点：它由椅腿骨架、拉力设备、靠背和坐垫组成。坐垫固定在椅腿骨架上，而靠背则包含一个第一连接轴和一个可滑动安装在椅腿骨架上的支撑结构。靠背的一端通过第一连接轴转动，并固定在坐垫的一端。

该多角度拉力训练健身椅，依据权利要求1的描述问鼎娱乐下载入口，其显著特点为：椅子的腿架结构由前腿、后腿以及连接前后腿的连接杆组成，这些部件包括前腿、后腿和连接杆各两个。

该多角度拉力训练健身椅，依据权利要求2的描述，其结构特点表现在，它配备有第二连接轴、支撑杆以及支撑杆插销等支撑组件。

所述的多角度拉力训练健身椅，其设计特点包括：一个中空管体作为支撑杆插销的主体，插销杆被安装在管体的内部空间中，以及一个复位弹簧，该弹簧同样安置于中空管体的内部。

所述的多角度拉力训练健身椅，依据权利要求4的描述，其显著特点为，该健身椅的插销杆配置了专门用于限制复位弹簧位置的插销衬套。

所述的多角度拉力训练健身椅，其结构特点体现在：座体、力臂转轴件、力臂滑轮以及力臂插销共同构成了力臂支撑座。

所述的多角度拉力训练健身椅，其设计特点为：力臂转轴件被稳固地安装在力臂滑轮上，座体内部设有专门用于容纳力臂转轴件的空腔，并且设有五个第二锁止孔。

依据权利要求6中描述的多角度拉力训练健身椅，其显著特点包含：该力臂支撑座额外配备有两个水平旋转组件，每个水平旋转组件均与一个座体相连接，每个水平旋转组件由旋转支撑座、力臂旋转的下棘齿和力臂旋转的上棘齿构成。

所述的多角度拉力训练健身椅，依据权利要求8的描述问鼎娱乐app苹果下载，其显著特点为，该健身椅在力臂旋转部分配备有4个棘齿齿牙。

该多角度拉力训练健身椅，其权利要求1中提到的特色包括：拉力装置被安置在靠背和坐垫上，每个力臂都配备有拉力把手，这些把手位于力臂远离支撑座的一端，并且与拉力装置相连；此外，靠背部分还包含一个背板。

技术总结

本项发明展示了一种具备多角度调整功能的拉力训练健身椅，该椅由椅腿骨架、拉力设备、靠背和坐垫构成。坐垫固定在椅腿骨架上，而靠背则由一个第一连接轴和滑动安装于椅腿骨架上的支撑结构组成，其一端可绕第一连接轴旋转并固定在坐垫的一侧。此外，靠背还包含力臂和用于支撑力臂的力臂支撑座，这两者均为两个。每个力臂的一端能够转动地安装在对应的力臂支撑座上，而每个力臂的另一端则与拉力设备相连接。因此，本发明中，靠背部分通过滑动连接于椅腿骨架的支撑装置，实现了靠背角度的调节；同时，力臂与力臂支撑座通过转动连接，使得力臂角度也可进行调节。这样的设计使得用户能够根据需要调整靠背和力臂的角度，进而训练不同肌肉群，从而提升了使用感受；这对于健身椅的普及和推广具有积极作用。

技术研发人员：黎宇涛,姚泽彬,李健威

受保护的技术使用者：深圳哦啊科技有限责任公司

技术研发日：

技术公布日：2024/1/15
