问鼎app官网下载安装 一种多功能可折叠健身椅的制作方法

本发明涉及健身器材技术范畴，具体而言，是一项涉及一种多用途且可折叠式健身座椅的创新。

背景技术：

健身椅作为一种普遍应用的健身辅助工具，其种类繁多，其主要作用是为使用者提供一个稳固的支撑平台。健身椅可独立操作，执行多种锻炼项目，诸如仰卧起坐、山羊式伸展、平板支撑蝴蝶式收腹等；同时，它还能与哑铃、杠铃等器械结合，完成各类锻炼动作，例如杠铃卧推、哑铃侧平举、牧师椅弯举等；此外，与史密斯机、飞鸟架等固定设备配合，也能进行多样化的锻炼，比如史密斯推举肩部、平板支撑绳索夹胸等。此外，某些器械在执行特定动作时，必须采取坐姿、仰卧或俯卧等姿势，例如高位下拉和俯卧腿弯举等，此类动作往往需要座椅辅助，而这些器械本身通常也配备了座椅。鉴于此，健身椅在家庭健身、商业健身房以及健身工作室等多种场合得到了广泛的使用。

传统的独立健身椅以及固定器械配备的坐姿或躺姿部件，其功能相对单一。独立健身椅通常只能调整靠背的角度，因此可完成的动作种类有限；而固定器械中的坐姿或躺姿部件，仅适用于该器械及其特定的运动项目。

此外，传统健身椅或固定健身器械中配备的座椅和躺卧部分通常体积较大，收纳起来较为麻烦，因而占据了相当多的空间。

技术实现要素：

本创新设计的实用新型旨在打造一款多用途且可折叠的健身座椅，旨在解决现有健身椅体积较大、功能较为单一的问题。

6.为实现上述目的，本实用新型采用以下技术方案：

这款多功能可折叠健身椅具备靠背、坐垫、底座等部件，并装有支撑靠背的第一支撑件和支撑坐垫的第二支撑件。第一支撑件一端与底座转动相连，另一端则与靠背转动相连。坐垫与第二支撑件通过转动连接，两者之间还设有第一锁止结构。底座与第一支撑件之间设有第二锁止结构，用于调节转动与否。第一支撑件与靠背之间设有第三锁止结构。第一支撑件和第二支撑件之间设有第三支撑件，三者通过锁止结构转动连接。此外，第二支撑件与底座采用插接连接方式。

本实用新型中，第一支撑件与底座间配置有转轴，该转轴使得两者能够进行转动连接，进而使第一支撑件能够相对于底座进行折叠操作。

本实用新型中，第一支撑件与靠背间配置有转轴，借助该转轴，两者能够实现转动连接，进而使靠背能够相对于第一支撑件进行转动连接。

本实用新型中，第二支撑件与坐垫间配置了转轴，借助该转轴，两者能够实现转动连接，进而使得坐垫能够相对于第二支撑件进行转动连接。

本实用新型中，第一和第三支撑件之间配置有转轴，借助该转轴，可达成两者之间的转动功能。

者转动连接，从而使得第三支撑件可相对第一支撑件折叠。

依据本发明，第二支撑部件与第三支撑部件之间配置有转轴，借助该转轴实现两部件的转动连接，进而使第二支撑部件能够相对于第三支撑部件进行折叠。

本实用新型中，第二支撑件配备了可调节长度的坐杆，该坐杆能够相对于第二支撑件进行伸缩操作，并且在其上安装了相应的坐垫。

此外，伸缩坐杆的一端被安置在第二支撑件之中，并且能够相对于该第二支撑件进行伸缩操作，进而达到调整坐垫高度的目的，此伸缩结构是基于现有已知的科技。

15.根据本实用新型，所述底座的底部设有滚轮，可便于移动。

16.进一步的，所述滚轮设置于底座的底部前端或后端。

本实用新型中，底座上配备了相应的插槽，第二支撑件的底部设计与之相契合，二者通过插槽实现插接连接；或者，底座上配备了插杆，而第二支撑件的底部则设有相应的插孔，二者通过插杆与插孔进行插接连接。

本实用新型的多功能可折叠健身椅，具备多种使用方式，既能折叠以便于存放，又便于携带和移动。

具体表现在：通过调整可伸缩的坐杆以及运用转轴和锁定装置，使得这款多功能的折叠式健身椅能够实现多样化的使用模式；借助一套折叠系统，显著缩小了健身椅在收纳时的占用面积；配备滚轮设计，便于移动这款多功能折叠健身椅。

附图说明

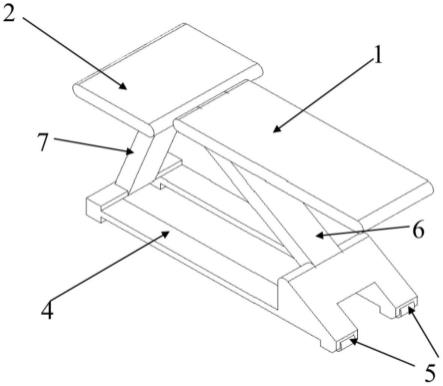

20.图1为本实用新型的多功能可折叠健身椅的立体图示意图。

21.图2为图1所示的多功能可折叠健身椅的侧视图示意图。

22.图3为图1中伸缩坐杆拉升至最高处的侧视图示意图。

图4a展示了靠背通过转轴与第一支撑件之间可调节的转动角度，图4b则描绘了坐垫通过转轴与第二支撑件之间可调节的转动角度，而图4c则是伸缩坐杆与第二支撑件之间伸缩功能的示意图。

图5展示了多功能可折叠健身椅，它通过如图4所示的三种调节方式自由组合问鼎app官方下载，形成了多种形态的示意图之一。

25.图6是使用者对多功能可折叠健身椅进行移动时的示意图。

26.图7a-f是多功能可折叠健身椅折叠时的步骤示意图。

图8展示了当靠背与水平面形成的角度与第二支撑件及水平面之间的角度一致时，伸缩坐杆在该状态下的伸缩调节过程示意图。

图9a-c展示了在使用多功能可折叠健身椅进行标准平板卧推、上斜平板卧推以及下斜平板卧推动作时，该健身椅所调整到的不同状态示意图。

图10a展示了在使用多功能可折叠健身椅进行牧师弯举动作时，该健身椅的调整状态，而图10b则描绘了使用者执行该动作的情景。

图11a展示了使用者在进行仰卧起坐动作时，多功能可折叠健身椅的调整状态，而图11b则描绘了使用者执行该动作的情形。

图中展示的部件包括：1.靠背部分；2.坐垫区域；3.可调节高度的坐杆；4.底部支撑座；5.滚动装置；6.第一支撑构件；7.第二支撑构件；8.第三支撑构件；9.第一锁定装置；10.第二锁定装置；11.第三锁定装置；12.第四锁定结构。

结构类型；第13项为第五种锁紧结构；第14项指的是水平面；α代表第二支撑件与水平面之间的夹角；β则表示靠背与水平面之间的夹角。

具体实施方式

结合具体附图，本文将对该多功能可折叠健身椅进行详尽的解释。在接下来的叙述中，将通过一些实例来帮助读者更好地理解本实用新型。然而，值得注意的是，本实用新型并非仅限于文中所述的实施方法，它还可以通过其他不同的方式进行应用。

33.本实用新型并不限于以下所公开的具体实施例的限制。

如图1至图3所示，本实用新型呈现了一种具备多功能的可折叠式健身座椅，该座椅由以下部件组成：配备有支撑人体背部的靠背1、用于人体坐姿的坐垫2、可调节高度的伸缩坐杆3、稳固支撑整个座椅的底座4以及便于移动的滚轮5。第一支撑件6的一端借助转轴和第二锁止结构10与底座4相连，而另一端则通过转轴和第三锁止结构11与靠背1相接；坐垫2被安置在伸缩坐杆3的顶端，并由第一锁止结构9将其与坐杆固定；伸缩坐杆3被嵌入第二支撑件7之中，能够相对于第二支撑件进行伸缩，从而调整坐垫2的高度；第三支撑件8的一端通过转轴与第四锁止结构12连接至第二支撑件7，另一端则通过转轴与第五锁止结构13连接至第一支撑件6；底座4的前端与第二支撑件7通过插接方式相连。

需指出，底座4与第二支撑件7的连接方式有多种可能性，关键在于确保其结构强度。以下是两种具体的连接方法：

所述底座4上配备了特定的插槽，该插槽与第二支撑件7的底部结构相吻合，第二支撑件与底座的插槽之间通过插接的方式实现了连接。

所述底座4装备有插杆问鼎娱乐电子游戏，第二支撑件7的下方则配置了相应的插孔，底座与第二支撑件通过插杆与插孔的相互插入实现连接。

如图1和图2所示，底座4的下方安装了滚轮5，这样的设计使得移动变得更加便捷。特别指出的是，滚轮5被放置在底座的底部前端或者后端位置。

需指出的是，该实用新型所采用的锁止构造基于现有技术，比如运用插销来实现锁定功能。鉴于此，此处无需进一步阐述。

如图4a所示，靠背1能够围绕转轴相对于第一支撑件6进行转动，并且能够通过第三锁止结构11来固定其角度。在实际使用中，靠背1与第一支撑件6之间的夹角可以从0度调节至靠背1绕转轴逆时针旋转至与第二支撑件7平行时的角度；如图4b所示，坐垫2同样可以围绕转轴相对于第二支撑件7进行转动，并通过第一锁止结构9来锁定其角度。坐垫2与第二支撑件7之间的夹角调节范围同样是从0度至坐垫2绕转轴顺时针旋转至与底座4平行时的角度；如图4c所示，第二支撑件7内部装有伸缩坐杆3，通过调节该坐杆可以调整坐垫2的高度，而这一高度的可调节范围是固定的。

图4所呈现的三种调节模式能够灵活搭配，从而让这款多功能的可折叠健身椅呈现出多样化的形态，图5中则具体展示了其中若干种不同的形态示例。如图5a所示，需将靠背1围绕转轴与第一支撑件6之间进行最大角度的旋转，并借助第三锁止结构11完成固定；同时，坐垫2需绕其转轴与伸缩坐杆3之间旋转，直至与底座4平行，并利用第一锁止结构9进行固定。接着，调整伸缩坐杆3的高度，确保坐垫2处于适宜位置并再次进行锁止。用户可选择独立使用，或与其它健身器材结合，使用此款多功能可折叠健身椅进行坐姿腿弯举、坐姿腿屈伸、坐姿哑铃推肩等锻炼动作。如图5b所示，将靠背1围绕转轴与第一支撑件6旋转至0度位置，并使用第三锁止结构11进行固定，随后，坐垫2亦需绕转轴与伸缩坐杆3旋转，直至达到所需位置。

第二支撑件7转动至零度，经第一锁止结构9锁定，伸缩坐杆3完全嵌入第二支撑件7内，不外露，用户可独立使用或与其它健身设备结合，运用此形态的多功能折叠健身椅进行仰卧抬腿、仰卧起坐、山羊挺身等锻炼；如图5c所示，将靠背1绕转轴相对于第一支撑件6转动至零度，并借助第三锁止结构11固定，将坐垫2绕转轴相对于伸缩坐杆3转动至零度，同样通过第一锁止结构9锁定，将伸缩坐杆3拉出至适宜高度，用户可独立使用或与其它健身设备结合，运用此形态的多功能折叠健身椅进行上斜俯卧撑、平板上斜侧平举等锻炼；如图5d所示问鼎app官网下载安装，将靠背1绕转轴相对于第一支撑件6转动至水平，并借助第三锁止结构11固定，将伸缩坐杆3从第二支撑件7中升起至适宜高度，将坐垫2绕转轴相对于伸缩坐杆3转动至适宜角度，并借助第一锁止结构9固定，用户可独立使用或与其它健身设备结合，运用此形态的多功能折叠健身椅进行牧师椅弯举等动作。除了上述功能，用户还可以自行探索该款多功能折叠健身椅的多种使用方法，并将之与其他健身设备相配合，实现平板支撑卧推、倾斜角度卧推、低角度卧推、高位引体向上、水平划船运动、坐姿哑铃弯举以及俯卧哑铃上斜划船等多种锻炼动作。

如图6所示，当使用者打算移动该款多功能可折叠健身椅时，只需将椅子前部抬起，让底座的尾部底端装有滚轮的部分接触地面，这样就可以轻松地推动健身椅进行移动了。

如图7所示，当使用者需要进行多功能可折叠健身椅的折叠与存放操作时，应遵循以下详细步骤。图7a中，需依照箭头指示，围绕转轴对第二支撑件7进行逆时针旋转，调整坐垫2，使其紧贴第二支撑件7，并通过第一锁止结构9固定其位置；图7b显示，需沿箭头指示，围绕转轴对第一支撑件6进行顺时针旋转，调整靠背1，使其紧贴第一支撑件6，并通过第三锁止结构固定；图7c中，按照箭头指示，围绕转轴对第一支撑件6进行顺时针旋转，调整第三支撑件8，使其位于第一支撑件6的延长线上，并通过第五锁止结构13固定；图7d里，依照箭头指示，围绕转轴对第二支撑件7进行逆时针旋转，调整其位置，使其紧贴第一支撑件6，并通过第四锁止结构12固定；图7e中，按照箭头指示，围绕转轴对底座4进行逆时针旋转，调整第一支撑件6，使已折叠的部件抵靠底座4，并通过第二锁止结构10固定；完成上述步骤后，多功能可折叠健身椅便进入折叠形态，此时收纳折叠状态下的健身椅，将节省大量储存空间。在需要重新启用这款多功能的可折叠健身椅时，请依照图7a至图7f所示的逆向步骤操作，以此实现健身椅的展开。

如图8所示，观察靠背1与水平面14形成的夹角β，以及第二支撑件7与水平面14形成的夹角α。当α与β相等之际，靠背1与第二支撑件7处于平行状态。在此情况下，坐垫2能够通过伸缩坐杆3沿着第二支撑件7进行上下移动，以便于灵活调整坐垫高度，满足不同身高用户在各类锻炼动作中对坐垫高度的不同需求。同样地，为确保坐垫二的高度调整依然便捷，这款多功能可折叠健身椅在使用时，其β值不得超过α值。

图9-11中通过不同健身动作的示例，揭示了使用者在执行本创新型多功能折叠健身椅上的锻炼动作时，该健身椅的具体形态表现。

如图9a所示，首先将靠背1围绕转轴旋转至水平状态，并借助第三锁止结构11固定其位置；接着，将坐垫2同样围绕转轴旋转至水平，并通过第一锁止结构9固定其位置；同时，将伸缩坐杆3完全收进第二支撑件7内，不露出任何部分。此时，靠背1与坐垫2处于同一水平直线上，使用者可以配合杠铃完成标准的平板卧推动作。如图9b所示，再将靠背1旋转至与第二支撑件7平行，并通过锁止结构11固定其位置；坐垫2保持水平状态，使用者可根据自身身高调整伸缩坐杆3的伸出长度，进而调节坐垫2的高度。

用户能够借助杠铃进行上斜平板卧推练习；参照图9c，确保坐垫2处于水平状态，伸缩坐杆3不要伸出，接着将靠背1围绕转轴顺时针旋转，从水平位置开始，转动角度在15至30度之间，并利用第三锁止结构11固定住该角度，转动角度的精确值应根据个人的实际情况来定，在完成动作时，用户可以配合杠铃进行下斜平板卧推。

如图10a所示，在进行牧师弯举动作时，用户需将健身椅的靠背1围绕转轴旋转至水平状态，并借助第三锁止结构11固定；同时，需提升伸缩坐杆3，然后从水平位置开始，逆时针旋转坐垫2至适当角度，并通过第一锁止结构9将其锁定。如图10b所示，使用者需坐在靠背1上，同时将上臂的背面部分紧贴于升起的坐垫2，借助杠铃，便可顺利执行牧师弯举动作。

如图11a所示，在进行仰卧起坐动作时，用户需将多功能可折叠健身椅的靠背1绕转轴顺时针旋转，使其从水平位置调整至适宜角度，并利用第三锁止结构11固定。同时，将伸缩坐杆3调整至适当高度，然后以较小的逆时针角度转动坐垫2，并通过第一锁止结构9完成锁定。如图11b所示，训练者需将上半身倚靠在靠背1上，同时将双腿放置于坐垫2的下方，以此来完成仰卧起坐的动作。

所述内容仅为该实用新型实施方法的一部分，用户可根据个人需求灵活创新，探索更多使用途径；该多功能可折叠健身椅的所有潜在设计形式均受本实用新型专利保护。
